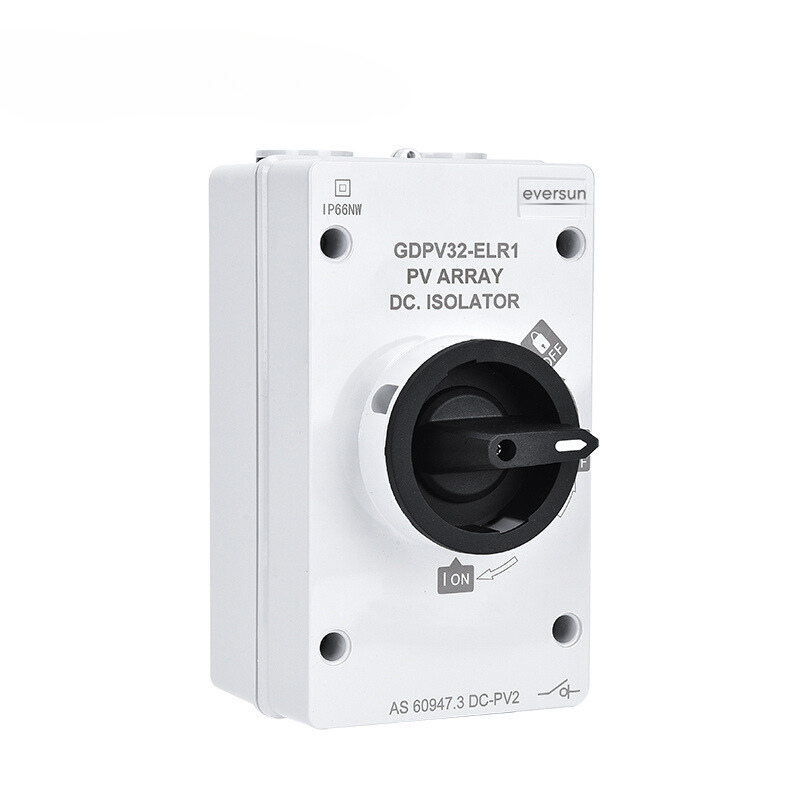

Photovoltaik-Trennschalter geeignet für den Außenbereich
Der DC-Trennschalter der Serie GDELR1 wird in privaten oder gewerblichen Photovoltaikanlagen mit einer Leistung von 1-20kW eingesetzt und zwischen den Photovoltaikmodulen und den Wechselrichtern platziert. Die Lichtbogenzeit beträgt weniger als 8 ms, die maximale Spannung beträgt bis zu 1200DC.
Produktinformationen
- IP66-Gehäuse, UV-beständig
- 2x Befestigungslaschen, 4x M25 Gewindebohrungen
- Der Griff kann in der Position "OFF" verriegelt werden
- MC4- Stecker mit Adapter oder Kabelverschraubung für bequemen und platzsparenden Anschluss wählbar
- IP66 Luftventil hilft beo der Luftzirkulation und Temperaturreduzierung 2 Pole 4 Pole sind möglich (Einzel- | Doppelstring)
- Standard: IEC60947-3, AS60947
- DC-PV2, DCPV1, DC-21B, 16A,25A, 32A, 1200V
Hinweis: Die Maße im nebenstehenden Bild sind in mm angegeben.
Allgemeine Funktionen
- Funktion: Isolator, Steuerung
- Verwendungskategorie: DC-PV2 / DC-PV1 / DC-21B
- Pole: 4P
- Nennfrequenz: DC
Standards und Normen
- Standard: IEC60947-3, AS60947.3
- Elektrische Spezifikationen
- Bemessungsbetriebsspannung (Ue): 1200V DC
- Bemessungsisolationsspannung (Ui): 1200V
- Konventioneller Freiluftstrom (Ith): //
- Konventioneller thermischer Strom in geschlossenen Räumen (Ithe): Gleich wie bei Ie
- Bemessungs-Kurzzeitstromfestigkeit: 1kA, 1s
- Bemessungs-Stoßspannung (Uimp): 8.0kV
- Überspannungskategorie: II
Besondere Merkmale
- Eignung für Isolierung: Ja
- Polarität: Keine Polarität, "+" und "-" können vertauscht werden
