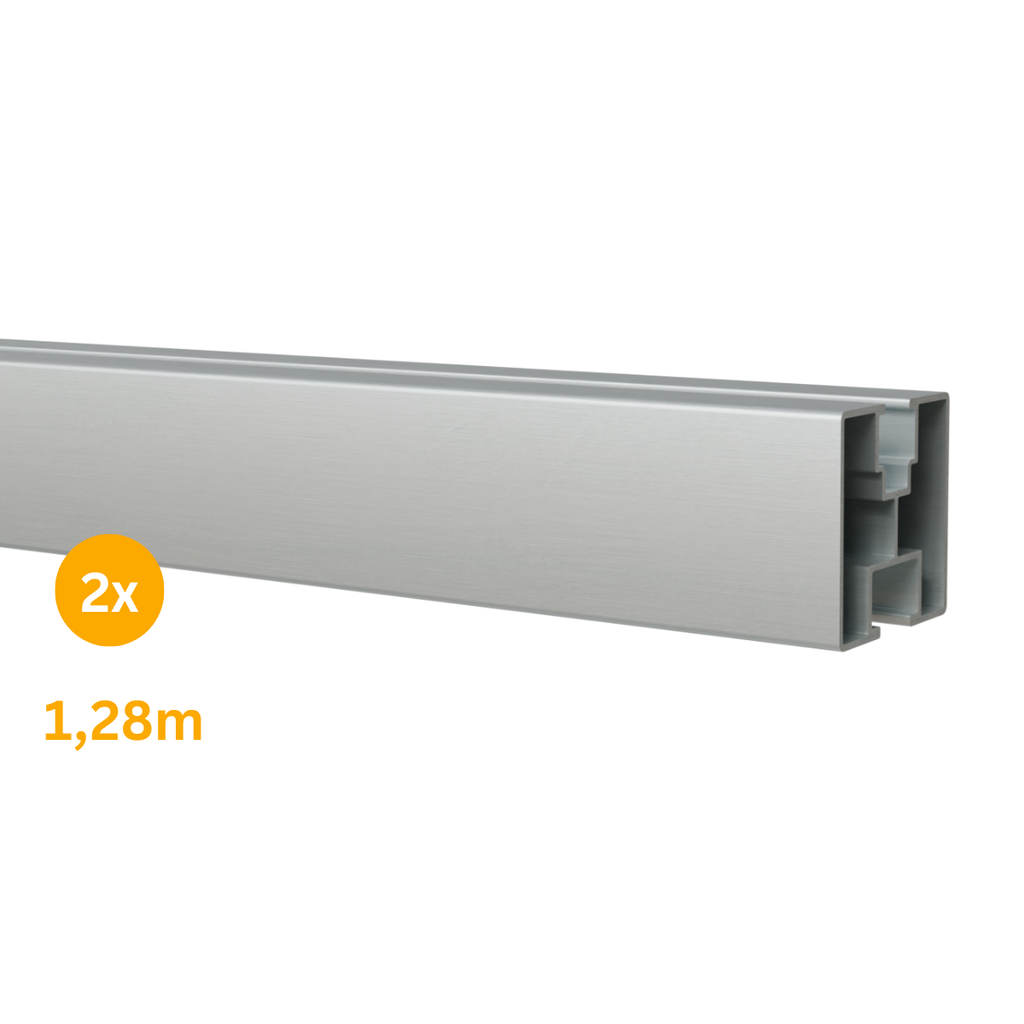

PV Aluschienen 40x40 in verschiedenen Größen zur Befestigung von Solarmodulen
Produktinformationen
- Material: Aluminium-Legierung, korrosionsbeständig und gewährleistet eine langfristige Nutzung, auch unter extremen Wetterbedingungen.
- Maße: 1,28m, 2,4m, 3,8m, 4,8m
- Profil: 40mm x 40mm (Breite x Höhe)
- Windlast: 60m/s
- Schneelast: 1,4KN/M2
- Garantie: 10 Jahre
Preisstaffel: Für dieses Produkt ist eine Preisstaffel hinterlegt. Je mehr Produkte Sie abnehmen, desto günstiger wird der Stückpreis
Welche Länge passt am besten?
Jedes Dach ist anders. Daher sind individuelle Längen von Aluschienen notwendig, um eine individuelle Unterkonstruktion für Ihre PV Anlage zu bauen. In der nebenliegenden Abbildung sehen Sie unsere Standardlängen für PV Aluschienen und die Anzahl der Module bei vertikaler Montage.
- 1,28m = 1 Solarmodul
- 2,40m = 2 Solarmodule
- 3,60m = 3 Solarmodule
- 4,80m = 4 Solarmodule
Aluschienen kürzen oder verlängern
Das ist relevant, sobald unsere Standardmaße der Aluschienen noch nicht die von Ihnen benötigte Länge enthalten.
Aluschienen kürzen: Mit Hilfe eines Winkelschleifers können die Schienen auf die gewünschte Länge gekürzt werden.
Aluschienen verlängern: Alternativ können die Schiene mit Hilfe unserer Innenverbinder verlängert werden. Hinweis: Für die Verbindung von zwei Aluschienen müssen immer zwei Innenverbinder eingeplant werden.
Aluschienen richtig montieren
Aluschienen sind leichtgewichtig und einfach zu handhaben, was die Installation auf dem Dach vereinfacht. In diesem Video zeigen wir Ihnen, wie unsere Aluschienen richtig montiert werden. Außerdem zeigen wir, wie Aluschienen mit Hilfe von Innenverbindern verlängert werden können, oder alternativ mit dem richtigen Werkzeug gekürzt werden können.
Kompatibel mit einer Vielzahl von Solarmodulen und Dachtypen
Dachhaken fürs Ziegeldach
Unsere Aluschienen sind natürlich mit unserem Dachhaken kompatibel. Die Schienen werden am Bolzen des Dachhakens befestigt. Anschließend können Klemmen die Solarmodule an der Aluschiene halten.
Flachdach Halterung mit Schienen
Um eine vierte Spalte hinzuzufügen, verkleinern Sie diese drei Spalten mit dem rechten Symbol des jeweiligen Blocks. Duplizieren Sie dann eine der Spalten, um eine neue Spalte als Kopie zu erstellen.
Stockschraube für Holz / Metall Untergrund
Beim Metalldach kann statt einem Dachhaken eine Stockschraube genutzt werden. Diese hat ebenfalls einen Bolzen, an dem die Aluschiene befestigt werden kann. Ab diesem Punkt ist die Unterkonstruktion sehr ähnlich zum Ziegeldach.
