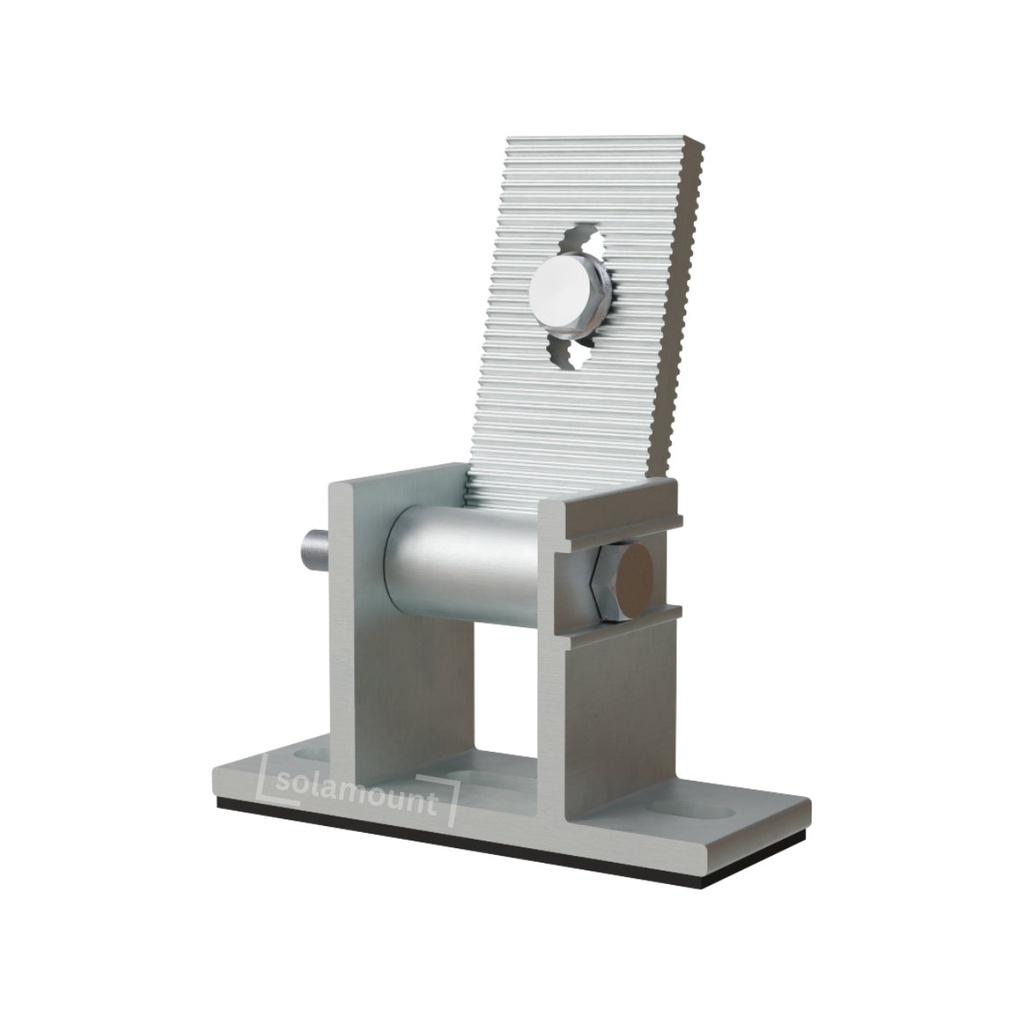

Wand / Fassadenhalterung für PV-Module
Produktinformationen
- Für Module mit den Maßen 1722 x 1134 x 30mm und 20-25kg Gewicht
- 4 Stück pro Modul
- Windgeschwindigkeit bis zu 35m/s
- Schneelast bis zu 1,1 kN/M^2
Produktinhalt:
- 8 Befestigungsfüße
- 16 Schwerlastdübel
Diese Haltetung ist nicht für Wände / Fassaden mit Dämmung geeignet.
Befestigung der Wand Halterung
- Material der Fassade: Die Halterung wird mit sogenannten Schwerlastdübeln befestigt. Schwerlastdübel sind ideal für Betonfassaden, da sie sich beim Eindrehen der Schraube ausdehnen und sich fest im Material verankern. Bei anderen Materialien wie Ziegel, Stein oder Hohlblocksteinen sind sie je nach Dübeltyp und Materialbeschaffenheit ebenfalls einsetzbar, jedoch sollte das Material genügend Festigkeit bieten, um die Last zu tragen.
- Statik und Belastbarkeit: Die Statik der Wand muss die zusätzliche Last der PV-Module tragen können. Ein Statiker sollte die Tragfähigkeit prüfen, insbesondere bei älteren Gebäuden oder bei Wänden mit geringer Tragfähigkeit.
Die Halterung ist für Module mit den Maßen 1762×1134×30 mm ausgelegt. Die Befestigungen werden in den Befestigungslöchern am Rahmen der Module angebracht. In der Regel verfügen alle Solarmodule über solche Befestigungslöcher auf der Rückseite des Rahmens. Die Befestigungen sollten gemäß der in der Zeichnung angegebenen Stelle am Modul befestigt werden.
