Hauptgründe für die Verwendung eines Überspannungsschutzgeräts:
Ein Überspannungsschutzgerät (Surge Protective Device, SPD) wird benötigt, um elektrische Geräte und Systeme vor plötzlichen und gefährlichen Spannungsüberschlägen zu schützen. Diese Spannungsüberschläge können durch verschiedene Ursachen entstehen, wie z.B.:
Blitzeinschläge
Blitzeinschläge können extrem hohe Spannungsspitzen in elektrischen Leitungen verursachen. Auch wenn der Blitz nicht direkt das Gebäude trifft, kann er in der Nähe einschlagen und durch die elektrischen Leitungen eine Überspannung verursachen.
Schaltvorgänge:
In elektrischen Netzen können Schaltvorgänge, wie das Ein- und Ausschalten von großen Maschinen oder Geräten, Spannungsspitzen verursachen. Diese transienten Überspannungen können empfindliche elektronische Geräte beschädigen.
Induktive Lasten:
Geräte wie Motoren, Transformatoren und Elektromagneten erzeugen beim Ein- und Ausschalten Überspannungen aufgrund der induktiven Eigenschaften der Lasten.
Fehlerhafte Stromversorgung:
Schwankungen in der Stromversorgung oder plötzliche Unterbrechungen und Wiederherstellungen des Stromflusses können zu Spannungsspitzen führen.
Allgemeine Produktinformationen

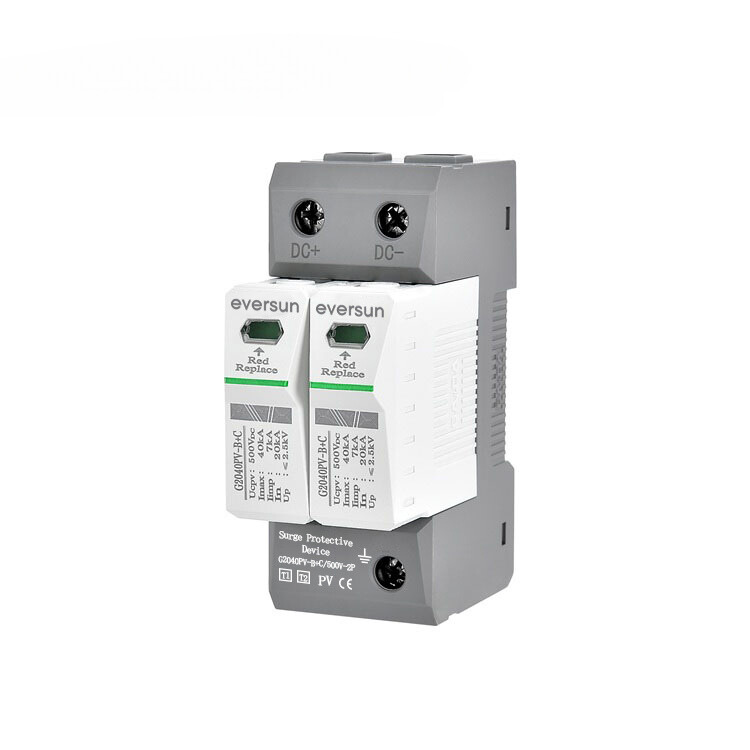

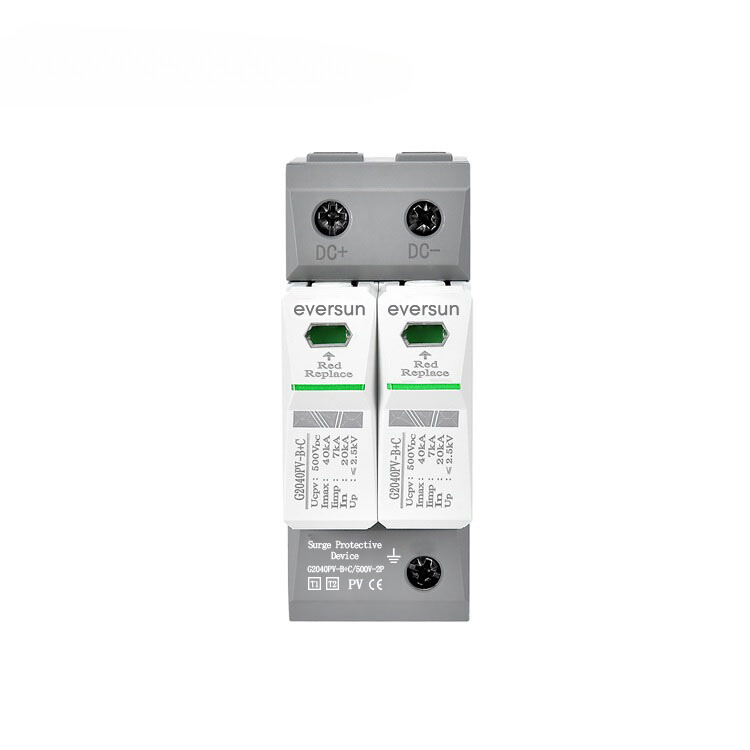

G2040PV-B+C/7 Typ1+2 PV-Überspannungsschutzgerät mit 500V dc
- Innovative Auslöse- und Abschalttechnik
- Die Kontakte auf beiden Seiten des Moduls lassen sich durch Drücken leicht stecken und ziehen und können ohne Unterbrechung des Anlagenbetriebs ausgetauscht werden
- Scannen des QR-Codes auf dem Sockel zur Überprüfung des Herstellungsdatums, der Prüfdaten usw.
Elektrische Spezifikationen
- Max. PV-Spannung (d.c.) (Ucpv): 500V dc
- Nennentladestrom (8/20 μs) (In): 20kA
- Max. Entladestrom (8/20 μs) (Imax): 40kA
- Blitzimpulsstrom (10/350 μs) (Iimp): 7kA
- Gesamtblitzstrom (10/350 μs) L1/N -> PE (Iimp) I total: 2P: 14kA, 3P: 21kA
- Spannungsschutzniveau (Up): <2.5kV
Physikalische Eigenschaften
- Antwortzeit: 25ns
- Betriebstemperaturbereich: -40°C bis +80°C
- Anzahl der Anschlüsse: 1
- Zur Montage an: 35mm DIN-Schienen nach EN 60715
- Aufstellungsort: Inneninstallation
- Schutzart: IP20
- Gewicht: 2P: 240g, 3P: 360g
Weitere Informationen:
- Betriebszustand / Fehleranzeige: Grün: normal, Rot: ungültig
- Zulassungen: CE, ROHS, CQC
- Typ: G2040PV-B+C/7/500-2P
- SPD nach EN 61643-31: Typ 1+2 / Flass I+II / T1+T2
Bestandteil der DC Kombinierer Box
Das Überspannungsschutzgerät ist Teil der DC Kombinierer Box und kann auch in der Box gekauft werden.
Vorteile für die Verwendung eines Überspannungsschutzgerätes:
Schutz der Geräte:
SPDs schützen teure und empfindliche elektrische und elektronische Geräte vor Schäden durch Überspannungen. Dies verlängert die Lebensdauer der Geräte und reduziert die Notwendigkeit für kostspielige Reparaturen oder Ersatz.
Vermeidung von Ausfallzeiten:
Durch den Schutz der Geräte vor Überspannungsschäden können SPDs dazu beitragen, Ausfallzeiten in Betrieben und Haushalten zu minimieren, was insbesondere in industriellen Anwendungen von großer Bedeutung ist.
Erhöhung der Sicherheit:
Überspannungsschutzgeräte tragen zur allgemeinen elektrischen Sicherheit bei, indem sie das Risiko von Bränden und anderen Gefahren durch elektrische Überspannungen reduzieren.
Einhaltung von Vorschriften:
In vielen Bereichen sind Überspannungsschutzmaßnahmen gesetzlich vorgeschrieben, um die Sicherheit und Zuverlässigkeit elektrischer Installationen zu gewährleisten.
Typen von Überspannungsschutzgeräten:
- Typ 1: Für den direkten Blitzschutz, installiert am Hauptanschluss des Gebäudes.
- Typ 2: Für den Schutz gegen Schaltüberspannungen, installiert in der Unterverteilung.
- Typ 3: Für den Endgeräteschutz, installiert in der Nähe der zu schützenden Geräte.
Durch die Installation eines geeigneten Überspannungsschutzgeräts können Sie sicherstellen, dass Ihre elektrischen Systeme und Geräte vor den schädlichen Auswirkungen von Überspannungen geschützt sind.
