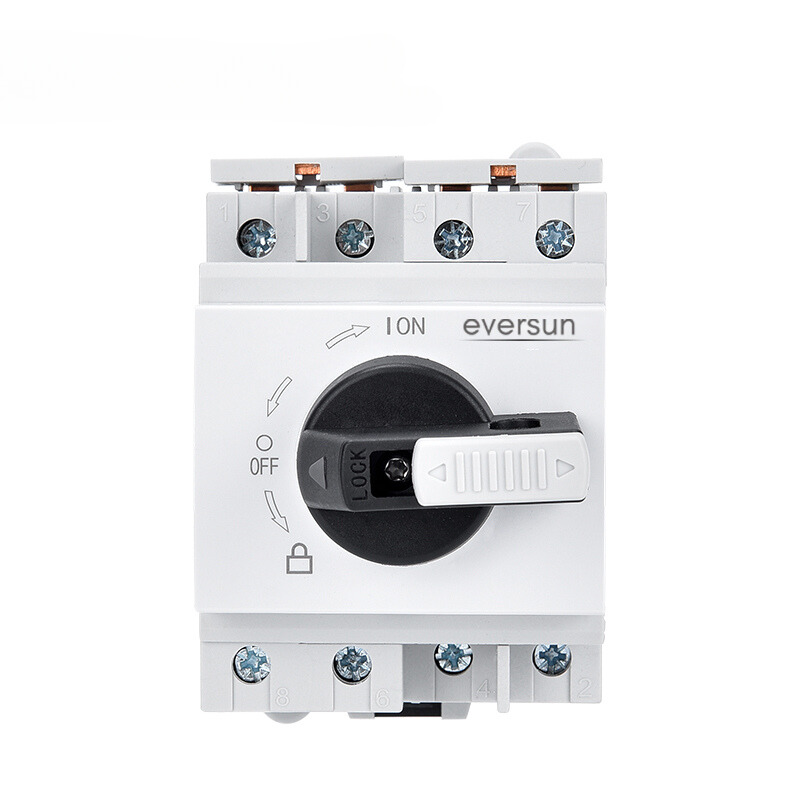

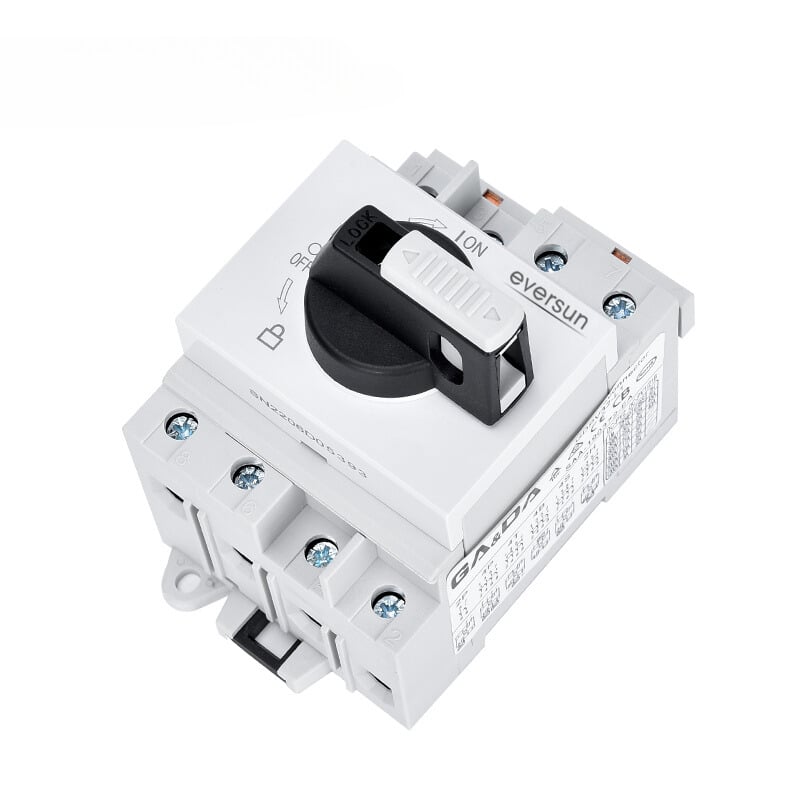

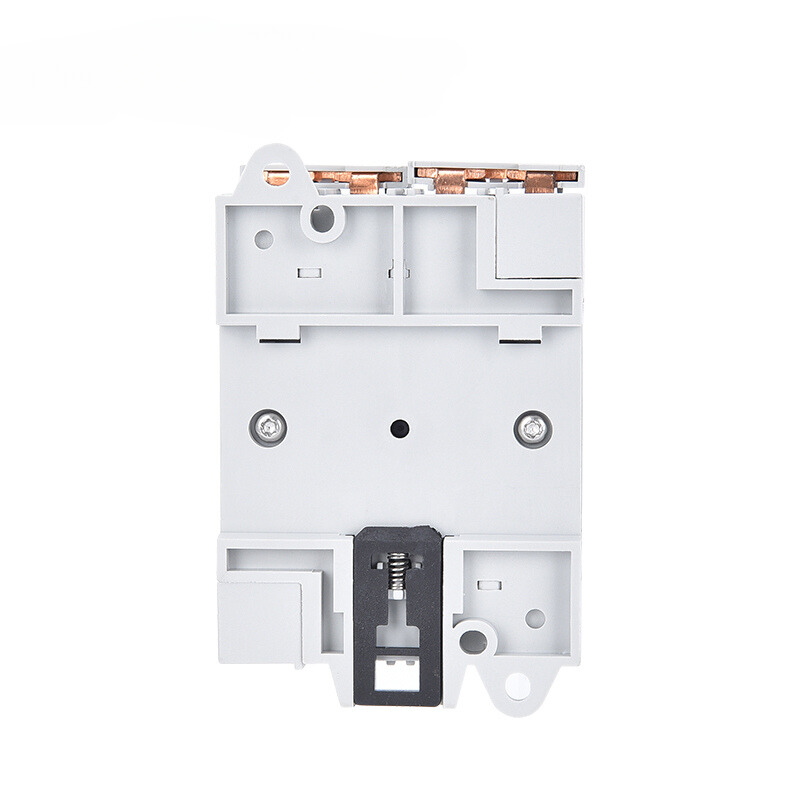

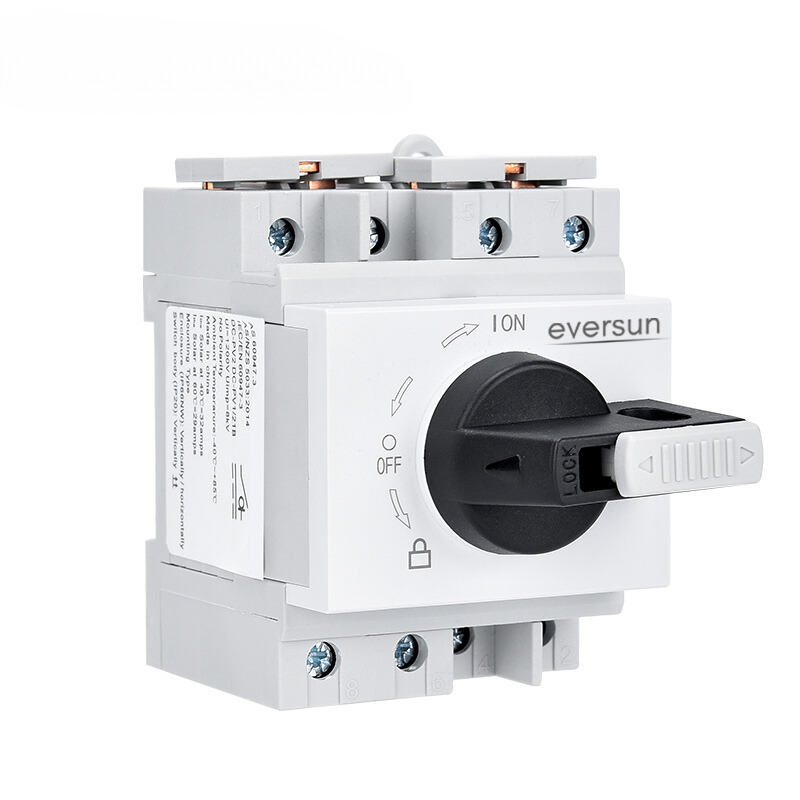

Photovoltaik Trennschalter für den Innenbereich
Der DC-Trennschalter der Serie GDL1 wird in Photovoltaikanlagen mit einer Leistung von 1-20kW für den privaten oder gewerblichen Gebrauch eingesetzt und zwischen den Photovoltaikmodulen und den Wechselrichtern platziert. Die Überbrückungszeit beträgt weniger als 8ms, die maximale Spannung beträgt bis zu 1200V DC.
Produktinformationen
Allgemeine Funktionen:
- Funktion: GDPV16-L1, GDPV25-L1, GDPV32-L1
- Standard: Isolator, Control
- Verwendungskategorie: IEC60947-3, AS60947.3
- Pole: 4P
- Nennfrequenz: DC
Elektrische Spezifikationen:
- Bemessungsbetriebsspannung (Ue): 1200V
- Bemessungsbetriebsspannung (le): 1200V
- Bemessungsisolationsspannung (Ui): 1200V
- Konventioneller Freiluftstrom (Ith): //
- Konventioneller thermischer Strom in geschlossenen Räumen (Ithe): 1200V
- Bemessungs-Kurzzeitstromfestigkeit (Icw): 1kA, 1s
- Bemessungs-Stoßspannung (Uimp): 8.0kV
- Überspannungskategorie: II
Besondere Merkmale:
- Eignung für Isolierung: Ja
- Polarität: Keine Polarität, "+" und "-" können vertauscht werden
Lebensdauer/ Zyklusbetrieb
- Mechanisch: 1800
- Elektronisch: 2000
Installationsumgebung
- Schutz gegen Eindringen | Schaltergehäuse: IP20
- Lagertemperatur: -40°C - +85°C
- Montageart: Senkrecht oder waagerecht
- Verschmutzungsgrad: 3
