PV DC-Kombinierer / DC Sammelbox

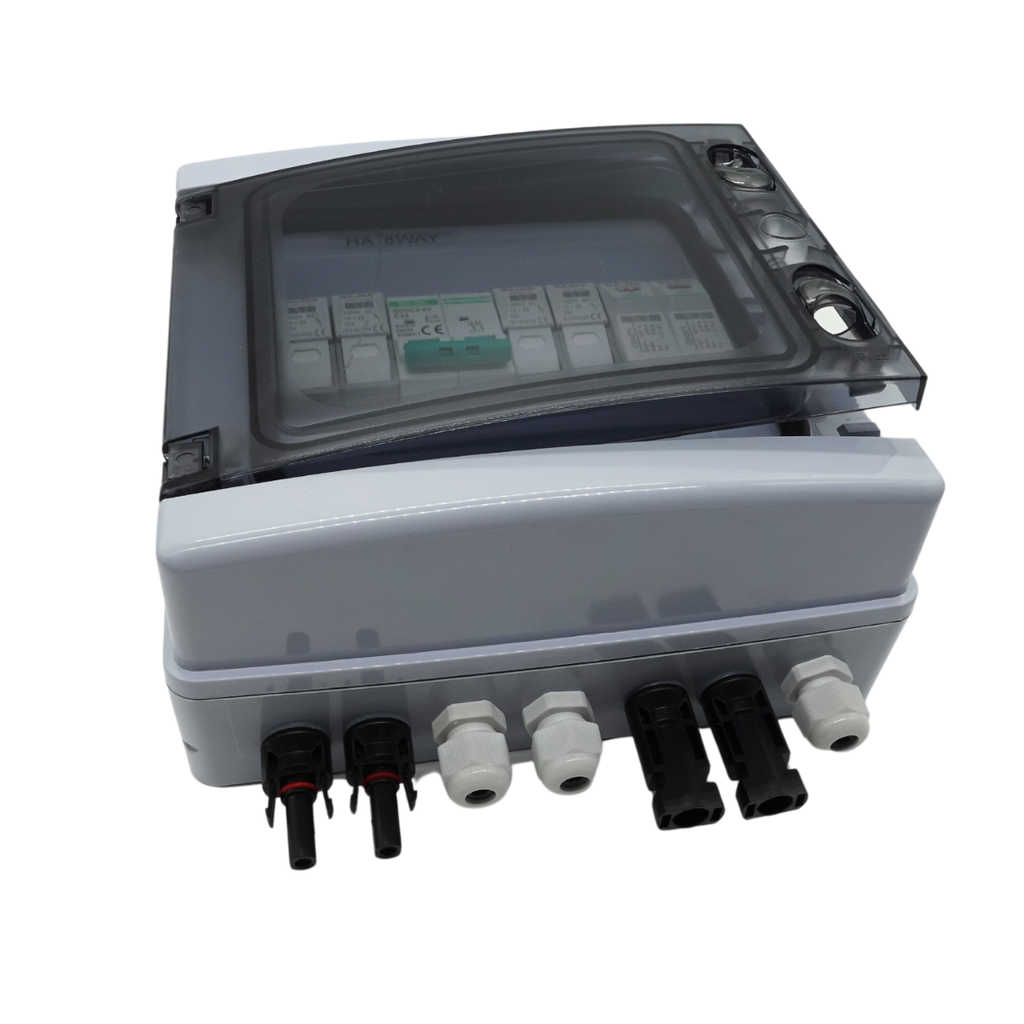

Der GDS-PV2/1 DC-Kombinierer ist für Wechselrichter mit (maximale Eingangsspannung DC500V), 2 PV-Eingangskanäle, 1 Ausgangskanal und einfacher MPPT-Wechselrichter geeignet. Das Gehäuse besteht aus PVC-C-Engineering-Materialien, getestet auf Feuerbeständigkeit, Temperaturanstieg, Schlagfestigkeit, Anti-UV und Ölbeständigkeit. Schutzklasse IP65.
Produktinformationen:
Elektrische Parameter
- Maximale Gleichspannung des Systems: 500V DC
- Maximaler Eingangsstrom für jeden String: 15A
- Maximale Eingangsstrings: 2
- Maximaler Ausgangsschalterstrom: 20/32A
- Anzahl der MPPT-Wechselrichter: 1
- Anzahl der Ausgangsstränge: 1
Blitzschutz
- SPD nach EN61643-11/IEC 61643-11: Typ2/Klasse II
- Typ: G2040PV/500-2P
- Max. PV-Spannung (d.c.) (Ucpv): 500V DC
- Nennentladestrom (8/20 μs) (ln): 20kA
- Max. Entladestrom (8/20 μs) (lmax): 40kA
- Spannungsschutzniveau (Up): <2.5kV
- Pole: 2P
System
- Schutzgrad: IP65
- Ausgang schaltbar: DC-MCB (betriebsbereit)/DC-Trennschalter (Standard)
- Wasserdicht Steckverbinder: PG/MC4
- PV DC-Sicherung: Standard
- Überwachungsmodul: Optional
- Verhinderungsdiode: Optional
- Material des Gehäuses: PVC / Stahl
- Einbauverfahren: Wandmontage
- Betriebstemperatur: -25°C ... + 55°C
- Erhöhung der Temperatur: 2000m
- Zuverlässige relative Luftfeuchtigkeit: 0-95%, keine Kondensation
Weitere Vorteile
Hohe Zuverlässigkeit
- Mit DC-Sicherung
- Mit DC-Überspannungsschutzgerät
- Mit DC-Lasttrennschalter
Starke Anpassungsfähigkeit
IP65 Desing, wasserdicht, staubdicht und ultraviolett beständig. Strenger Test ohne hohe und niedrige Temperaturen, weit verbreitet. Die einfache Installation, das vereinfachte System schriftlich, die bequeme Verdrahtung. Der Gehäusekörper ist aus kaltgewalztem Stahl und anderen Metallmaterialien hergestellt.
Flexible Konfiguration
Verwendet für einkristalline Silizium-Solarmodule, polykristaline Silizium-Solarmodule, Dünnschicht-Solarmodule. Die Stromstärke der Photovoltaik-Sicherung des Schutzschalters, des Lasttrennschalters wird geändert.
Bestandteile
Die DC-Kombinierer Sammelbox besteht aus unterschiedlichen Einzelteilen, die auch einzeln erworben werden können.
1. DC-Sicherung und Sicherungssockel
3. DCMCB Miniatur-Leitungsschutz
